デジタルタコグラフ一体型 ハイビジョン録画対応ドライブレコーダー
DRHV-5100
貸切バス事業者向け性能要件準拠
国土交通省型式指定番号
TDⅡ-83
フルハイビジョンカメラ対応・最大8カメラ入力機能
最大8カメラの常時録画が可能です。フルハイビジョンカメラでの録画も可能です。(2カメラ)
リアルタイム映像伝送システム
映像伝送システムが使用できますので、迅速な事故対応が可能です。
（※別途通信機器が必要となります。）
事故原因究明に役立つ常時録画
常時録画ができ、事故映像を保存します。
大容量データに最適なリムーバブルSSDを装備
毎日蓄積されたデータは膨大なデータ量となります。
SSDをはずし、PCへ接続、データコピーすることによりデータ管理ができます。
事故のサーチにもすばやく対応できます。
音声記録機能
映像と同時に音声記録ができます。
国土交通省認定のデジタルタコグラフ
ECOドライブには欠かせない急加速・急減速等のデータが取得できます。
燃費改善によりコスト削減に役立ちます。
システム展開例
ドライブレコーダー使用機器接続イメージ ※モービルアイ社製

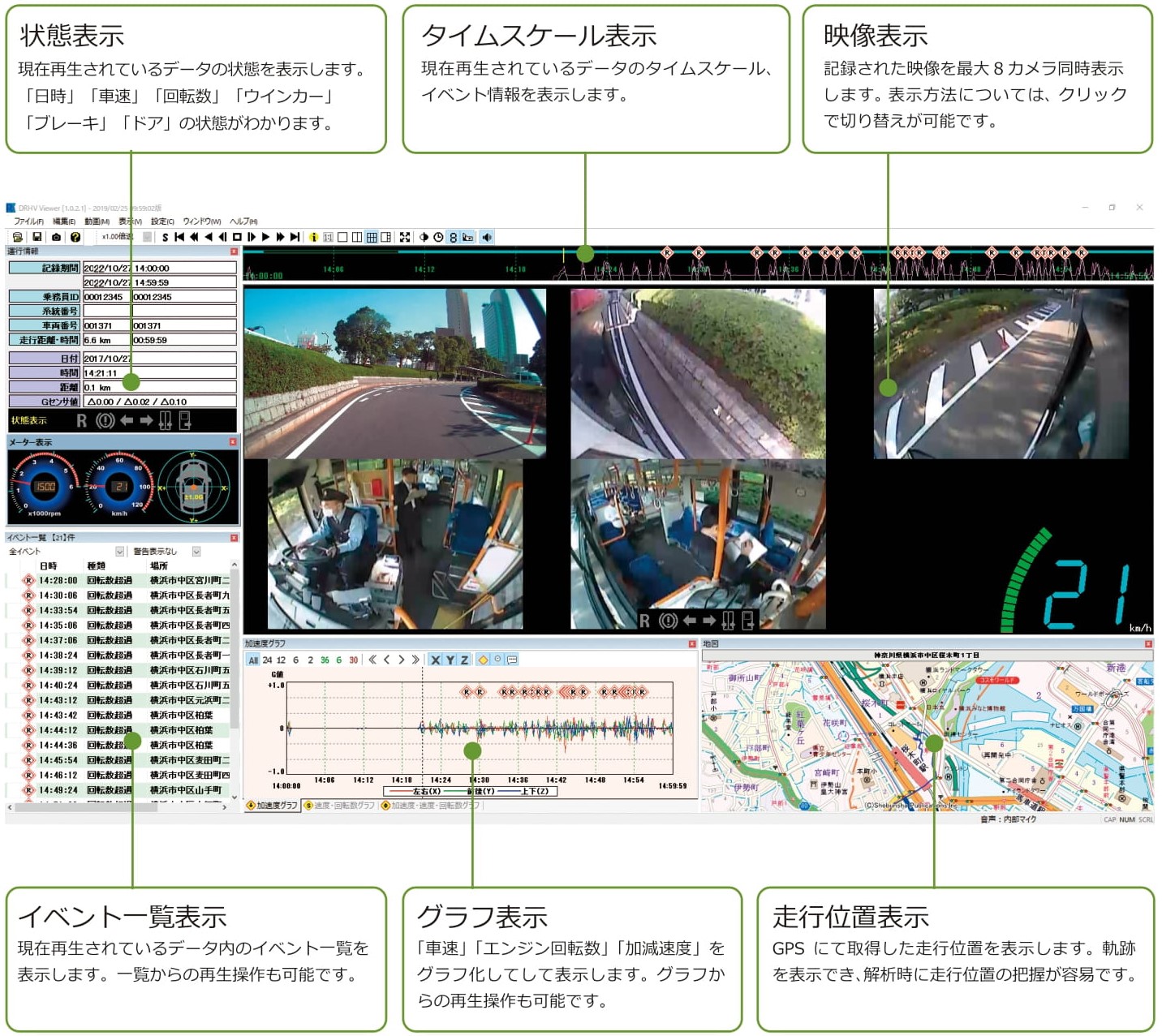

映像解析ソフト
便利な機能
マスク機能
表示に適さない場面はマスク (モザイク)処理が可能です。
プライバシー保護にも有効です。
AVIファイル保存機能
他のPCでも再生可能なAVIファイルへ変換が可能です。
教育資料作成
記録された映像はPCなどで再生可能な動画ファイルへ変換が可能です。
講習などで活用することができます。
セキュリティ機能
専用USBキーが無いとソフトが起動しません。
無断閲覧を防止します。
| 定格 | DRHV-5100 |
|---|---|
| 電源電圧 | DC24V |
| 消費電流 | 1.3A以下 |
| 外形寸法 | W178×H50×D187(mm) |
| 質量 | 1.8kg |
| 使用電圧範囲 | DC22V~30V |
| 使用温度範囲 | -10℃~+70℃ |
| カメラ入力 | 8系統(フルハイビジョン入力2系統) |
| マイク入力 | 2系統 |
| 映像圧縮方式 | H.264 |
| 記録メディア | 専用SSD、SDカード |
| 入力出力端子 | デジタコリモコン、ETC、LAN、USB、GPS、 車速パルス、エンジン回転、 外部信号(10入力、4出力) |
ネットワーク画像伝送機能
ドライブレコーダーをネットワーク接続することで、映像や各種情報を配信できます。
事故トラブル発生時の現状把握、迅速化に最も有効な手段となります。
ネットワーク画像伝送機能のイメージ
■リアルタイム映像伝送
ネットワークを通じて、車載ドライブレコーダーからライブ映像を配信します。
ほぼ遅延のない、鮮明な画像で現状把握が可能です。
運行中のバスの今がわかる便利な機能です。
映像だけでなく音声もリアルタイム配信いたします。
事故トラブルだけでなく、バスジャックへの備えとしても非常に有効です。
リアルタイム映像配信アプリケーション表示画面
■GPSによる車両位置表示
映像配信時、車両位置も地図上で確認できます。
■イベント映像の自動保存と長期保存イベント映像を自動でサーバーに保存し、万一の映像記録消失に備えます。
また、サーバー上に定められた期間内で長期映像保管も可能です。
※オプション機能
デジタルタコグラフ機能
ドライブレコーダーのEMS機能では、映像や走行位置と解析帳票による効果的なエコドライブ管理が可能です。
数値やグラフだけでは分かりにくい運転状況も、映像と併用して確認することにより更に一歩進んだ把握が可能です。
LTE・Wi-Fiによるデータ自動収集機能
ドライブレコーダー/デジタルタコグラフともにLTE・Wi-Fiに対応しているため、従来のようにメモリーカードを使用せず運行データを自動収集することが可能です。
メモリーカードの破損や紛失、挿し忘れ等の心配がなくなります。
衝突防止補助システムとの連携
衝突防止補助システム (モービルアイ※)との連動が可能です。
映像解析ソフトでの記録
動作記録を映像解析ソフトで確認することができます。
運転日報への表記
運転日報に警報回数を表記させることができます。
運転評価への反映
運転評価項目に警報回数の評点を入れることにより、安全運転の啓発が行えます。
映像解析ソフト画面での確認
運転日報（警告回数）
運転評価（警告回数と評点）
乗務員指導書の自動作成機能
安全運転と経済運転の推進につなげるために、速度やエンジン回転などが一定の基準値を超えた場合に乗務員指導書が自動で作成される機能です。
指導内容については数値や時間・回数などの範囲別に指導内容を記載します。
これにより、運転管理者のサポートにもつながります。
デジタルタコグラフ帳票出力項目
- 運転日報
- 運転月報
- 運転ランキング
- 燃費管理グラフ
- 燃費ランキング
- 速度チャート
- 速度ヒストグラム
- 速度減速ヒストグラム
- 速度・回転数分布表
- エンジン回転ヒストグラム
↓運転ランキング表・運転日報 乗務員指導書
